| Tempat asal: | Cina |
| Nama merek: | SANTO |
| Sertifikasi: | ISO, CE |
| Nomor model: | MH, BMH, MHL, MDG |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | USD2000-10000/set |
| Kemasan rincian: | Bagian listrik dan lainnya dikemas dengan peti kayu lapis berkualitas tinggi, balok baja yang dikema |
| Waktu pengiriman: | 15-30 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 5000 set/tahun |
| Kondisi: | Baru | Jaminan: | 12 bulan |
|---|---|---|---|
| Menjangkau: | 7,5-35m | Layanan purna jual disediakan: | Insinyur tersedia untuk melayani mesin di luar negeri, Instalasi lapangan, commissioning dan pelatih |
| Fitur: | Kendaraan beroda | Max. Maks. lifting height mengangkat tinggi: | 6m~30m |
| Momen pengangkatan yang dinilai: | Berbeda | Maks. mengangkat beban: | 1-20t, maks hingga 32t |
| Nama Produk: | Derek Gantry Perjalanan Darat | Aplikasi: | bengkel, Gudang, tanaman, pabrik, gudang dan sebagainya |
| Metode kontrol: | Remote Control Nirkabel, Kontrol tanah, kontrol liontin | Kapasitas pemuatan terukur: | 1-20t |
| Warna: | Kuning, Merah, atau sebagai persyaratan | Sumber daya: | 3 Fase 380V 50hz atau disesuaikan |
| Sumber Daya listrik: | 220V~480V 50/60Hz | Fitur derek: | Derek Jembatan Girder yang Mudah Dioperasikan, Derek Overhead Girder Tunggal, derek EOT, derek overh |
| Jenis: | Hoist Single Girder Bridge Crane, Single girder overhead crane, 10 ton overhead crane | Mekanisme pengangkatan: | kerekan listrik |
| Kecepatan angkat: | 0~8m/mnt | Bagian listrik utama:: | Chint, atau sebagai persyaratan Siemens, Schneider |
| Cahaya Tinggi: | ZD141 Single Beam Gantry Crane,20T bingkai gantry crane,5T 10T Marmer Granit Stone Crane |
||

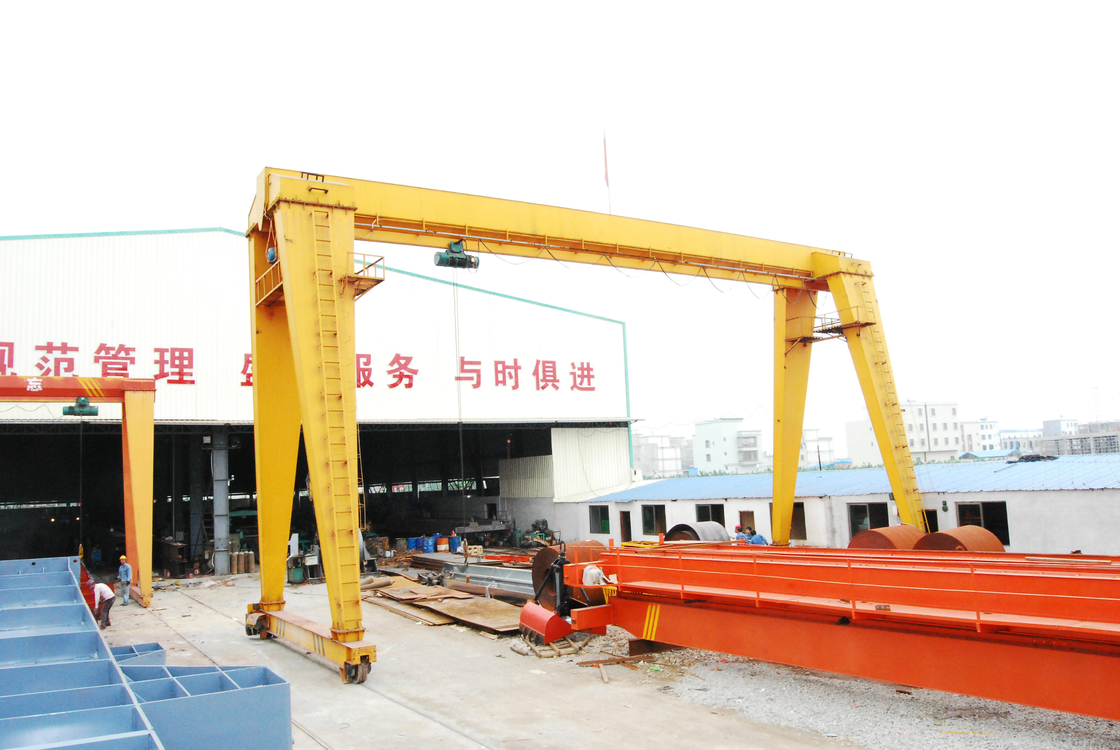

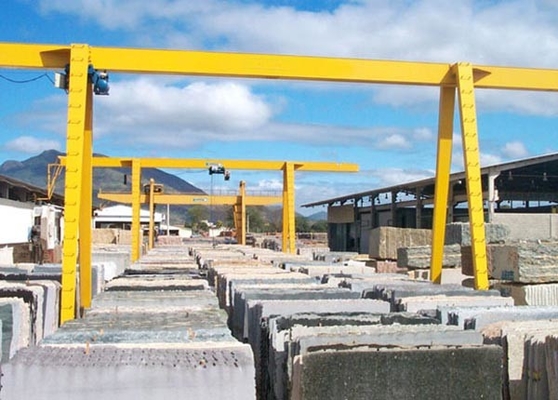

A Frame Single Beam 5 Ton 10 ton 20 ton Mobile Gantry Crane Untuk Barang Yard, Marmer, Batu Granit
Gambaran umum:
Derek ini biasanya dicocokkan dengan hoist CD1/MD1, kontrol mudah, biaya rendah.Diterapkan di luar untuk melakukan bongkar muat umum dengan winch yang kuat.
Derek gantry balok tunggal listrik dengan kait diterapkan di luar gudang atau kereta api ke samping untuk melakukan pekerjaan pengangkatan dan pembongkaran umum, derek jenis ini terdiri dari jembatan, kaki pendukung, organ perjalanan derek, peralatan listrik, winch pengangkat yang kuat, bingkai mengadopsi kotak- jenis mekanisme pengelasan, mekanisme perjalanan derek dioperasikan di kabin pengemudi atau remote control, Daya disuplai oleh kabel atau kawat geser.
·Fitur keamanan:
Perangkat perlindungan kelebihan beban, penyangga bahan poliuretan bantalan kualitas lama berkualitas tinggi, Sakelar batas perjalanan derek, Fungsi perlindungan tegangan rendah, Sistem berhenti darurat, sistem perlindungan kelebihan beban saat ini dan sebagainya!
·Metode kontrol:
Garis independen dengan tombol tekan atau remote control atau kabin atau keduanya
·Aturan desain dan konstruksi:
Semua standar yang diperlukan untuk derek adalah standar Cina
Parameter Teknis Standar
| Kapasitas | T | 3 | 5 | 10 | 16 | 20 | ||
| Menjangkau | M | 12,16,20,24,30 | ||||||
| Metode operasional | Garis Independen Dengan Tombol Tekan / Kabin / Jarak Jauh | |||||||
| Kecepatan | Pengangkatan |
m/mnt |
8,8/0.8 | 8,8/0,8 | 7,7/0,7 | 3.5 | 3.5 | |
| Perjalanan lintas | 20 | 20 | 20 | 20 | 20 | |||
| Perjalanan panjang | Tanah | 20 | 20 | 20 | 20 | 20 | ||
| Kabin | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Pengangkatan | Ketik /kw | ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Perjalanan lintas | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.8×2 | ZDY121-4/0.8×2 | YZD-4/0.8×4 | |||
| Perjalanan panjang | Tanah | ZDY21-4/0.8×2 ZDY21-4/1.5×2 |
YZY22-4/1.5×2 YZR132M2-6/3.7×2 |
YZR22-4/1.5×2 | YZR160M1-6/6.3×2 YZR160M2-6/8.5×2 |
YZR160M1-6/6.3×2 YZR160M2-6/8.5×2 |
||
| Kabin | ZDR100-4/1.5×2 ZDR112-4/2.1×2 |
YZR112L1-4/2.1×2 YZR160M1-6/2.1×2 |
YZR112L1-4/2.1×2 YZR160M2 |
YZR160M2-6/8.5×2 YZR160L2-6/11×2 |
YZR160M2-6/8.5×2 YZR160L2-6/11×2 |
|||
| kerekan listrik | Model | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Mengangkat tinggi | M | 6,9 | ||||||
| tugas kerja | A3 | |||||||
| Sumber Daya listrik | 380V 60HZ 3phase AC (Sesuai permintaan Anda) | |||||||
Seri Derek Gantry Girder Tunggal
Ada dua jenis struktur girder utama dan kaki penyangga sebagai opsional berdasarkan kebutuhan pelanggan:
|

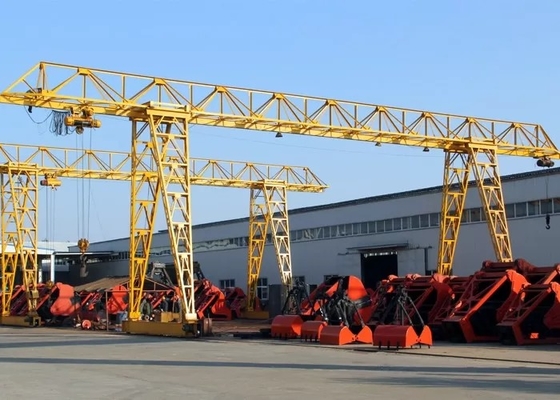

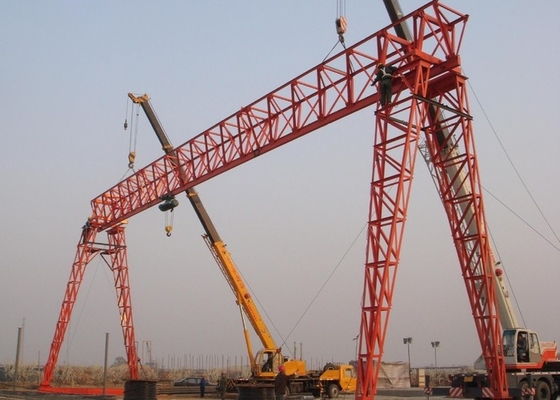

Jenis rangka |
Jenis kotak |
||
|
Keuntungan: |
Keuntungan: |
||
|
Spesifikasi: |
Spesifikasi: |
Gambar detail
Pengobatan permukaan
1) Semua permukaan baja telanjang telah diolah secara mekanis, diturunkan secara kimiawi.
2) Perawatan sandblasting pada baja tersedia berdasarkan permintaan.
3) Dua lapisan primer antirust pretreatment untuk meningkatkan daya rekat lapisan enamel ke logam.
4) Cat Akhir warnanya tergantung pada pelanggan.
5) Empat lapis berukuran sekitar 30 mikrometer dan dapat mencegah korosi struktur baja secara efektif.
Girder Utama dan Kaki Penopang
Ada dua jenis struktur gelagar utama dan kaki penyangga, jenis rangka dan jenis kotak, dan setiap desain memiliki kelebihan relatif seperti yang disebutkan di atas.
efektif.
Balok Lantai dan Roda
1) Balok lantai dengan sistem roda penggerak listrik dapat mengontrol lantai derek berjalan atau berjalan di sepanjang rel paralel yang dipasang di tanah.
2) Roda memiliki kualitas yang sangat tinggi dan desain tugas berat, baja 45 # dan perlakuan panas sengaja dirancang untuk masa pakai yang lama dan andal.
3) Bantalan tipe tertutup tahan lumpur, tahan debu, dan tahan bocor, poros utama anti korosi.
4) Robot tukang las dan tukang las tingkat atas melakukan pengelasan memastikan seluruh tubuh sangat kuat dan indah.
