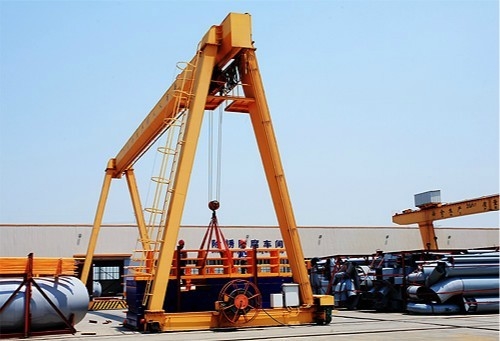

Wind Resistant 3T-32T Electric Hoist Gantry Crane Untuk Konstruksi

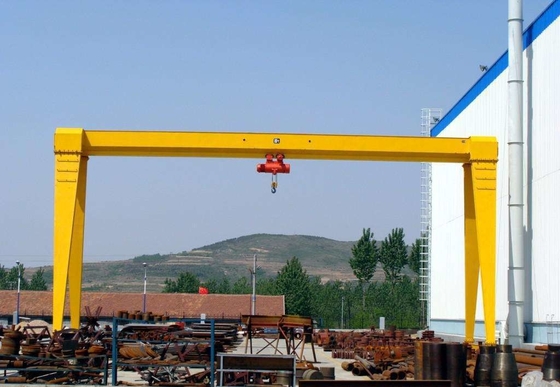

Electric Hoist Single Girder Gantry Crane Dengan Kait Untuk Industri Konstruksi

Keterangan:

Single girder gantry crane memiliki fitur struktur sederhana, pemasangan mudah, ringan, tahan angin yang baik.Gelagar utama sebagian besar adalah struktur tipe kotak rel bias. Derek kerekan tipe portal kerekan listrik dan CD, MD dan sebagainya banyak jenis kerekan listrik model yang diperlukan, adalah salah satu jenis derek kerekan skala menengah dan kecil yang memiliki poros untuk bergerak , sangat cocok kapasitas angkat 3t ~ 32t, cocok rentang 12 ~ 35 meter, suhu kondisi kerja - 20℃ hingga +40℃.

Fitur keamanan:

Perangkat perlindungan kelebihan beban, penyangga bahan poliuretan bantalan kualitas lama berkualitas tinggi, Sakelar batas perjalanan derek, Fungsi perlindungan tegangan rendah, Sistem berhenti darurat, sistem perlindungan kelebihan beban saat ini dan sebagainya!

Spesifikasi teknis:

1. Mekanisme Pengangkatan
- Kerekan Listrik Single Girder
- Tipe MDG L: Kerekan yang dipasang di samping dengan kepiting
2. Driven Bogie dan Ground End Beam
- Roda bergelang yang ditempa
- Balok tipe kotak las kaku
- tata letak yang kompak

3. Grider Utama dan Kaki
- Gelagar utama dan 4 kaki adalah tipe kotak yang dilas
- Bahan: baja karbon dengan kualitas tinggi Q235B atau Q355B
- Gelagar utama dihubungkan dengan baut kuat.
- Sambungan las diuji dengan sinar X atau pemeriksaan ultrasonik;
- Defleksi yang dirancang 1/800 bentang
4. Kontrol
- Kontrol kabin
- Kontrol liontin
- Kontrol nirkabel
5. Bagian Listrik
- Catu daya konduktor
- Semua gerakan derek bersifat independen dan dapat dijalankan secara bersamaan.
- Tingkat perlindungan IP55
- Komponen diposisikan dengan cara yang ramah perawatan, dan seluruh tata letak memberikan perlindungan yang baik
- Kabel hiasan digantung pada sadel kabel, dipasang pada troli kabel, berjalan di jalur C yang digalvanis.
6. Lukisan
- perlindungan korosi melalui penghilangan karat dengan peledakan tembakan mekanis Sa2.5
- Lapisan pertama pelapis epoksi 30 mikron
- Lapisan kedua pelapis epoksi 30 mikron
- Lapisan ketiga lapisan poliuretan 40 mikron
- Ketebalan rata-rata: sekitar 100 mikron
- Warna: Merah atau oranye sesuai kebutuhan

Bagaimana memilih:

1. Pemilihan gantry crane
Patuhi peraturan terkait GB/T14406-1993 dan GB5905-86 untuk gantry crane umum.
Dalam keadaan normal, kapasitas angkat kurang dari 50t, rentang kurang dari 35m, dan tidak ada persyaratan khusus untuk digunakan, jenis balok utama tunggal harus dipilih.Jika lebar kaki gantry harus besar, kecepatan kerja tinggi, atau potongan yang berat dan panjang sering diangkat, derek gantry girder ganda harus dipilih.

2. Panjang bentang dan kantilever
Rentang gantry crane merupakan faktor penting yang mempengaruhi kualitas crane itu sendiri.Dalam pemilihan, bentang harus diminimalkan dengan premis memenuhi kondisi penggunaan peralatan dan memenuhi standar seri bentang.

3. Prinsip penentuan jarak sumbu roda
(a) Dapat memenuhi persyaratan stabilitas gantry sepanjang arah jalur derek;
(b) Dimensi keseluruhan barang harus dapat dengan mulus melewati rangka baja datar dari outriggers;
(c) Perhatikan bahwa jarak sumbu roda B sebanding dengan rentang S. Secara umum, jarak sumbu roda B=(1/4-1/6)S.

4. Ukuran jarak gantry crane ditentukan
Selama bekerja, harus ada jarak tertentu antara dimensi eksternal gantry crane dan lintasan barang dan kendaraan pengangkut di halaman untuk memfasilitasi operasi bongkar muat.Saat bongkar muat dalam rentang tersebut, kendaraan angkutan umum harus menjaga jarak lebih dari 0,7 m dari kaki pintu.Ketika spreader tidak bekerja, jarak harus lebih dari 0,5 m dari kendaraan pengangkut, dan ketika barang melewati kaki pintu, harus ada jarak lebih dari 0,5 m.
