| Tempat asal: | Cina |
| Nama merek: | SANTO |
| Sertifikasi: | ISO, CE |
| Nomor model: | MG |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | USD6000-40000/set |
| Kemasan rincian: | Bagian listrik dan lainnya dikemas dengan peti kayu lapis berkualitas tinggi, balok baja yang dikema |
| Waktu pengiriman: | 35-45 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 5000 set/tahun |
| Kondisi: | Baru | Jaminan: | 12 bulan |
|---|---|---|---|
| Menjangkau: | 7-35m | Layanan purna jual disediakan: | Insinyur tersedia untuk melayani mesin di luar negeri, Instalasi lapangan, commissioning dan pelatih |
| Fitur: | Kendaraan beroda | Max. Maks. lifting height mengangkat tinggi: | 6m~30m |
| Momen pengangkatan yang dinilai: | Berbeda | Maks. mengangkat beban: | 800T |
| Nama Produk: | Derek Gantry yang Dipasang di Rel | Aplikasi: | bengkel, Gudang, tanaman, pabrik, gudang dan sebagainya |
| Metode kontrol: | Remote Control Nirkabel, Kontrol tanah, kontrol liontin | Kapasitas pemuatan terukur: | 1-800t |
| Warna: | Kuning, Merah, atau sebagai persyaratan | Sumber daya: | 3 Fase 380V 50hz atau disesuaikan |
| Sumber Daya listrik: | 220V~480V 50/60Hz | Fitur derek: | Gantry Crane yang Mudah Dioperasikan, Portal Crane, Goliath Crane |
| Jenis: | Derek Gantry Girder Ganda Tugas Berat | Mekanisme pengangkatan: | Buka Troli Winch |
| Kecepatan angkat: | Standar atau sebagai persyaratan | Bagian listrik utama:: | Chint, atau sebagai persyaratan Siemens, Schneider |
| Cahaya Tinggi: | Double Girder Gantry Crane 5.9m/Min,16/3.2T Double Girder Gantry Crane,11.3m/Min Electric Gantry Crane |
||

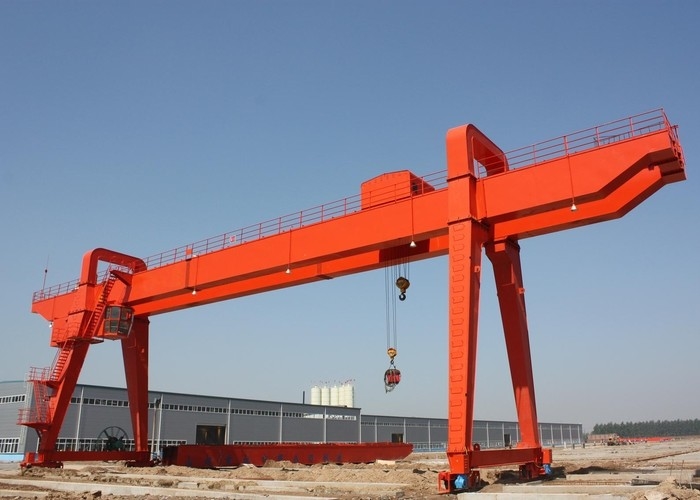

Sertifikasi CE Heavy Duty Electric Double Girder Gantry Crane
Gambaran umum:
Derek gantry adalah derek tipe jembatan di mana jembatan didukung di jalur tanah melalui cadik di kedua sisi.Secara struktur, terdiri dari gantry, mekanisme penggerak gerobak, troli pengangkat dan bagian listrik.Beberapa gantry crane hanya memiliki cadik di satu sisi, dan sisi lainnya ditopang pada bangunan pabrik atau trestle, yang disebut semi-gantry crane.Rangka jembatan atas gantry crane (termasuk balok utama dan balok ujung), cadik, balok bawah dan bagian lainnya.Untuk memperluas jangkauan kerja derek, gelagar utama dapat melampaui cadik ke satu atau kedua sisi untuk membentuk kantilever.Troli pengangkat dengan jib juga dapat digunakan, dan jangkauan pengoperasian crane dapat diperluas melalui pitching dan rotasi jib.
Derek gantry girder ganda dengan kait diterapkan di luar gudang atau rel kereta api ke samping untuk melakukan pekerjaan pengangkatan dan pembongkaran umum.
Derek jenis ini terdiri dari jembatan, kaki pendukung, mekanisme perjalanan derek, troli dengan winch pengangkat yang kuat, peralatan listrik, dan sistem kontrol.
Sebagai desain tugas beratnya, dapat digunakan secara luas di semua jenis bidang industri.Sebagai desain tugas beratnya, dapat digunakan secara luas di semua jenis bidang industri.
Keuntungan dari Double Girder Gantry Crane:
Parameter teknik:
| Kapasitas (ton) | 5 | 10 | 16/3.2 | 20/5 | 32/5 | 50/10 | ||
| Rentang (m) | 18, 22, 24, 26, 30, 35 | |||||||
| Tinggi angkat (m) | 10, 11, 12 | |||||||
| Kelas pekerja | A5 | |||||||
| Cara kontrol | Kontrol kabin atau remote control | |||||||
| Sumber daya | 380V 50HZ 3phase (Dapat menyediakannya sebagai milik Anda) | |||||||
| Mekanisme pengangkatan troli | ||||||||
|
Kecepatan angkat (m/mnt) |
Kait utama | 11.3 | 8.5 | 7.9 | 7.2 | 7.5 | 5.9 | |
| Kait bantu | - | - | 14.6 | 15.4 | 15.4 | 10.4 | ||
| Mekanisme perjalanan troli | ||||||||
| Kecepatan perjalanan (m/mnt) | 37.3 | 35.6 | 36.6 | 36.6 | 37 | 36 | ||
| Mekanisme perjalanan derek | ||||||||
| Kecepatan perjalanan (m/mnt) | 37.3 | 39.7 | 37.3 | 39.7 | 39.4 | 38.5 | ||
| Daya motor (KW) | 40.8-51.8 | 41.5-52.8 | 80-77 | 84-81 | 99.3-117.3 | 126,5 | ||
| Jalur kereta api direkomendasikan | 43kg/m | 43kg/m atau QU70 | ||||||
Struktur balok utama:
1. Balok rangka
Bentuk struktural yang dilas dengan baja sudut atau balok-I memiliki keunggulan biaya rendah, ringan, dan ketahanan angin yang baik.Namun, karena banyaknya titik pengelasan dan cacat rangka itu sendiri, balok rangka juga memiliki kelemahan defleksi yang besar, kekakuan rendah, keandalan yang relatif rendah, dan pemeriksaan titik pengelasan yang sering.Sangat cocok untuk tempat dengan persyaratan keselamatan rendah dan kapasitas angkat kecil.
2. Gelagar kotak
Pelat baja dilas menjadi struktur tipe kotak, yang memiliki karakteristik keamanan tinggi dan kekakuan tinggi.Umumnya digunakan untuk gantry crane dengan tonase besar dan tonase super.Box girder juga memiliki kelemahan biaya tinggi, berat sendiri dan hambatan angin yang buruk.
Bagaimana memilih:
1. Pemilihan gantry crane
2. Panjang bentang dan kantilever
3. Prinsip penentuan jarak sumbu roda
4. Ukuran jarak gantry crane ditentukan

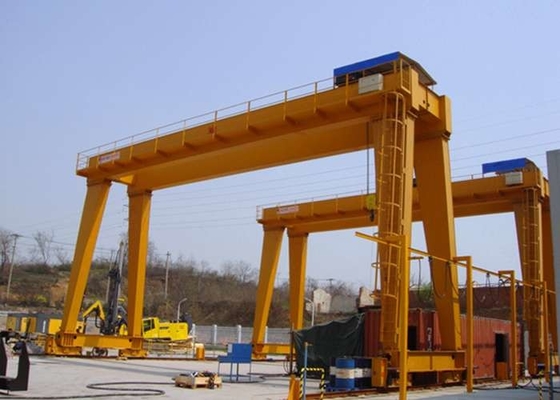

Detail Derek Gantry Girder Ganda:
