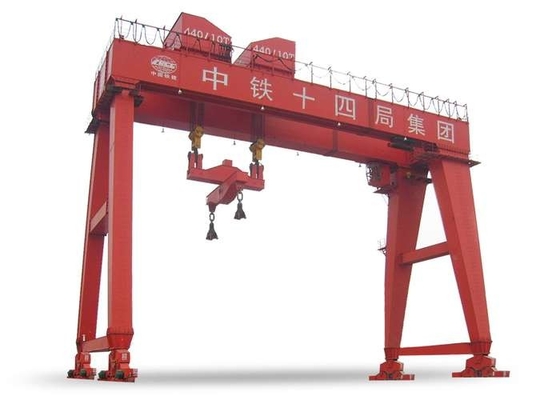

Stabil ISO A3-A8 Double Girder Gantry Crane GB5905 GB/T14406 Box Girder Crane

Stabilitas Yang Baik Ganda Girder Gantry Crane Daya Dukung Yang Kuat

Keterangan:

Derek gantry girder utama ganda memiliki daya dukung yang kuat, bentang besar, stabilitas keseluruhan yang baik dan banyak varietas, tetapi kualitasnya sendiri lebih besar daripada derek gantry girder utama tunggal dengan kapasitas angkat yang sama, dan biayanya juga lebih tinggi.Menurut struktur balok utama, dapat dibagi menjadi dua bentuk: balok kotak dan rangka.Umumnya, struktur berbentuk kotak digunakan.

Struktur balok utama:

1. Balok rangka
Bentuk struktural yang dilas dengan baja sudut atau balok-I memiliki keunggulan biaya rendah, ringan, dan ketahanan angin yang baik.Namun, karena banyaknya titik pengelasan dan cacat rangka itu sendiri, balok rangka juga memiliki kelemahan defleksi yang besar, kekakuan rendah, keandalan yang relatif rendah, dan pemeriksaan titik pengelasan yang sering.Sangat cocok untuk tempat dengan persyaratan keselamatan rendah dan kapasitas angkat kecil.

2. Gelagar kotak
Pelat baja dilas menjadi struktur tipe kotak, yang memiliki karakteristik keamanan tinggi dan kekakuan tinggi.Umumnya digunakan untuk gantry crane dengan tonase besar dan tonase super.Box girder juga memiliki kelemahan biaya tinggi, berat sendiri dan hambatan angin yang buruk.

Bagaimana memilih:

1. Pemilihan gantry crane
Patuhi peraturan terkait GB/T14406-1993 dan GB5905-86 untuk gantry crane umum.
Dalam keadaan normal, kapasitas angkat kurang dari 50t, rentang kurang dari 35m, dan tidak ada persyaratan khusus untuk digunakan, jenis balok utama tunggal harus dipilih.Jika lebar kaki gantry harus besar, kecepatan kerja tinggi, atau potongan yang berat dan panjang sering diangkat, derek gantry girder ganda harus dipilih.

2. Panjang bentang dan kantilever
Rentang gantry crane merupakan faktor penting yang mempengaruhi kualitas crane itu sendiri.Dalam pemilihan, bentang harus diminimalkan dengan premis memenuhi kondisi penggunaan peralatan dan memenuhi standar seri bentang.

3. Prinsip penentuan jarak sumbu roda
(a) Dapat memenuhi persyaratan stabilitas gantry sepanjang arah jalur derek;
(b) Dimensi keseluruhan barang harus dapat dengan mulus melewati rangka baja datar dari outriggers;
(c) Perhatikan bahwa jarak sumbu roda B sebanding dengan rentang S. Secara umum, jarak sumbu roda B=(1/4-1/6)S.

4. Ukuran jarak gantry crane ditentukan
Selama bekerja, harus ada jarak tertentu antara dimensi eksternal gantry crane dan lintasan barang dan kendaraan pengangkut di halaman untuk memfasilitasi operasi bongkar muat.Saat bongkar muat dalam rentang tersebut, kendaraan angkutan umum harus menjaga jarak lebih dari 0,7 m dari kaki pintu.Ketika spreader tidak bekerja, jarak harus lebih dari 0,5 m dari kendaraan pengangkut, dan ketika barang melewati kaki pintu, harus ada jarak lebih dari 0,5 m.

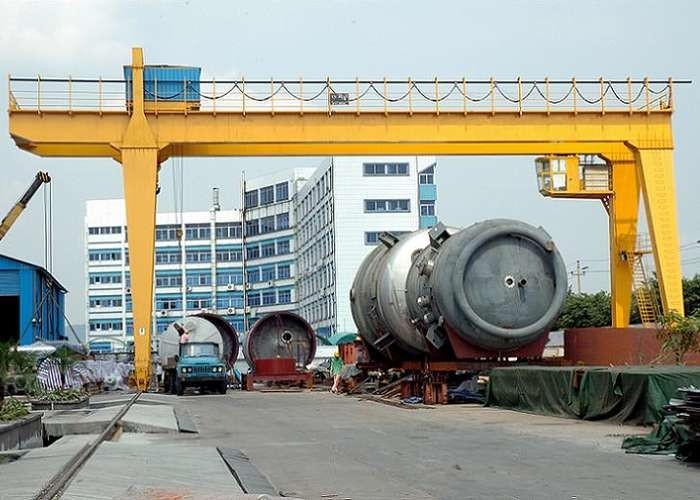

Aplikasi:

Derek gantry girder ganda terutama digunakan di Baja, Produk Hutan, Intermodal, Biomassa / Pelet, Gudang beton, stasiun kereta api, halaman stok dan galangan kapal, dan banyak industri lainnya.
