| Tempat asal: | CINA |
| Nama merek: | SANTO |
| Sertifikasi: | ISO, CE |
| Nomor model: | MH, BMH, MHL, MDG |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | USD2000-10000/set |
| Kemasan rincian: | Bagian listrik dan lainnya dikemas dengan peti kayu lapis berkualitas tinggi, balok baja yang dikema |
| Waktu pengiriman: | 15-30 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 5000 set/tahun |
| Kondisi: | Baru | Jaminan: | 12 bulan |
|---|---|---|---|
| menjangkau: | 7,5-35m | Layanan Purna Jual Disediakan: | Insinyur tersedia untuk melayani mesin di luar negeri, Instalasi lapangan, commissioning dan pelatih |
| Fitur: | Kendaraan beroda | Maks. mengangkat tinggi: | 6m~30m |
| Momen pengangkatan yang dinilai: | Berbeda | Maks. mengangkat beban: | 1-20t, maks hingga 32t |
| Nama Produk: | Derek Gantry Perjalanan Darat | Aplikasi: | bengkel, Gudang, tanaman, pabrik, gudang dan sebagainya |
| Metode kontrol: | Remote Control Nirkabel, Kontrol tanah, kontrol liontin | Kapasitas Pemuatan yang Dinilai: | 1-20t |
| Warna: | Kuning, Merah, atau sebagai persyaratan | Sumber daya: | 3 Fase 380V 50hz atau disesuaikan |
| Sumber Daya listrik: | 220V~480V 50/60Hz | Fitur derek: | Derek Jembatan Girder yang Mudah Dioperasikan, Derek Overhead Girder Tunggal, derek EOT, derek overh |
| Jenis: | Hoist Single Girder Bridge Crane, Single girder overhead crane, 10 ton overhead crane | Mekanisme pengangkatan: | kerekan listrik |
| Kecepatan angkat: | 0~8m/mnt | Bagian listrik utama:: | Chint, atau sebagai persyaratan Siemens, Schneider |
| Cahaya Tinggi: | Jenis Truss Bepergian Gantry Crane,20t Electric Hoist Bepergian Gantry Crane,Kontrol Liontin Single Girder Gantry Crane |
||
Keterangan:
Derek gantry adalah derek tipe jembatan di mana jembatan didukung di jalur tanah melalui cadik di kedua sisi.Secara struktur, terdiri dari gantry, mekanisme penggerak gerobak, troli pengangkat dan bagian listrik.Beberapa gantry crane hanya memiliki cadik di satu sisi, dan sisi lainnya ditopang pada bangunan pabrik atau trestle, yang disebut semi-gantry crane.Rangka jembatan atas gantry crane (termasuk balok utama dan balok ujung), cadik, balok bawah dan bagian lainnya.Untuk memperluas jangkauan kerja derek, gelagar utama dapat melampaui cadik ke satu atau kedua sisi untuk membentuk kantilever.Troli pengangkat dengan jib juga dapat digunakan untuk memperluas jangkauan operasi crane melalui pitch dan rotasi jib.
Spesifikasi teknis:
| Kapasitas | ton | 3 | 5 | 10 | 16 | 20 | ||
| Menjangkau | m | 7, 10, 16,20,24,30, 35, 40 sesuai kebutuhan | ||||||
| Metode operasi | Garis Independen Dengan Tombol Tekan / Kabin / Jarak Jauh | |||||||
| Kecepatan | Pengangkatan | m/mnt | 8,8/0.8 | 8,8/0,8 | 7,7/0,7 | 3.5 | 3.5 | |
| Perjalanan lintas | 20 | 20 | 20 | 20 | 20 | |||
| Perjalanan panjang | Tanah | 20 | 20 | 20 | 20 | 20 | ||
| Kabin | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Pengangkatan | Ketik /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Perjalanan lintas | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Perjalanan panjang | Tanah |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Kabin |
ZDR100-4/1,52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| kerekan listrik | Model | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Mengangkat tinggi | m | 6,9,12,18,24,30 | ||||||
| tugas kerja | A3 | |||||||
| Sumber Daya listrik | 380V 50HZ 3phase AC (Sesuai permintaan Anda) | |||||||
Bagaimana memilih:
1. Pemilihan gantry crane
Patuhi peraturan terkait GB/T14406-1993 dan GB5905-86 untuk gantry crane umum.
Dalam keadaan normal, kapasitas angkat kurang dari 50t, rentang kurang dari 35m, dan tidak ada persyaratan khusus untuk digunakan, jenis balok utama tunggal harus dipilih.Jika lebar kaki gantry harus besar, kecepatan kerja tinggi, atau potongan yang berat dan panjang sering diangkat, derek gantry girder ganda harus dipilih.
2. Panjang bentang dan kantilever
Rentang gantry crane merupakan faktor penting yang mempengaruhi kualitas crane itu sendiri.Dalam pemilihan, bentang harus diminimalkan dengan premis memenuhi kondisi penggunaan peralatan dan memenuhi standar seri bentang.
3. Prinsip menentukan jarak sumbu roda
(a) Dapat memenuhi persyaratan stabilitas gantry sepanjang arah jalur derek;
(b) Dimensi keseluruhan barang harus dapat dengan mulus melewati rangka baja datar dari outriggers;
(c) Perhatikan bahwa jarak sumbu roda B sebanding dengan rentang S. Secara umum, jarak sumbu roda B=(1/4-1/6)S.
4. ukuran jarak gantry crane ditentukan
Selama bekerja, harus ada jarak tertentu antara dimensi eksternal gantry crane dan lintasan barang dan kendaraan pengangkut di halaman untuk memfasilitasi operasi bongkar muat.Saat bongkar muat dalam rentang tersebut, kendaraan angkutan umum harus menjaga jarak lebih dari 0,7 m dari kaki pintu.Ketika spreader tidak bekerja, jarak harus lebih dari 0,5 m dari kendaraan pengangkut, dan ketika barang melewati kaki pintu, harus ada jarak lebih dari 0,5 m.

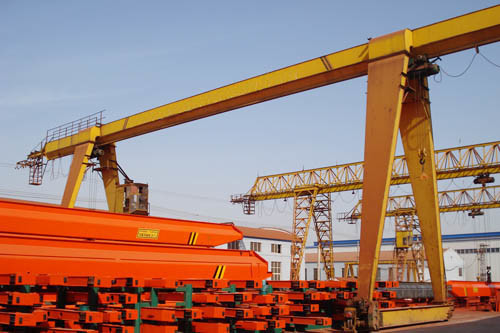

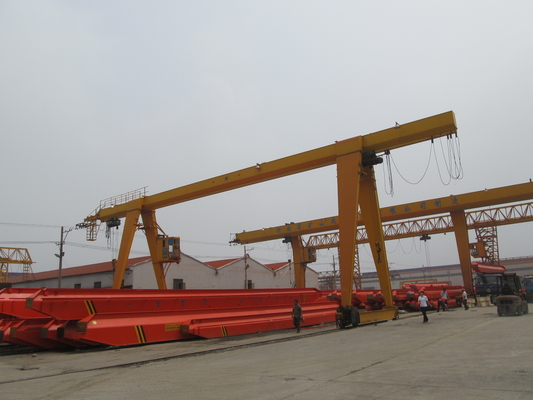

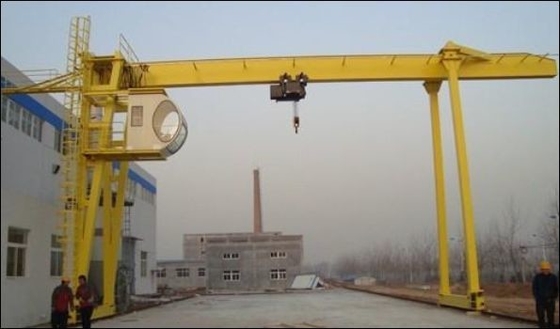

Foto Derek:
