| Tempat asal: | Cina |
| Nama merek: | SANTO |
| Sertifikasi: | ISO, CE |
| Nomor model: | MH, BMH, MHL, MDG |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | USD2000-10000/set |
| Kemasan rincian: | Bagian listrik dan lainnya dikemas dengan peti kayu lapis berkualitas tinggi, balok baja yang dikema |
| Waktu pengiriman: | 15-30 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 5000 set/tahun |
| Kondisi: | Baru | Jaminan: | 12 bulan |
|---|---|---|---|
| menjangkau: | 7,5-35m | Layanan Purna Jual Disediakan: | Insinyur tersedia untuk melayani mesin di luar negeri, Instalasi lapangan, commissioning dan pelatih |
| Fitur: | Kendaraan beroda | Maks. mengangkat tinggi: | 6m~30m |
| Momen pengangkatan yang dinilai: | Berbeda | Maks. mengangkat beban: | 1-20t, maks hingga 32t |
| Nama Produk: | Derek Gantry Perjalanan Darat | Aplikasi: | bengkel, Gudang, tanaman, pabrik, gudang dan sebagainya |
| Metode kontrol: | Remote Control Nirkabel, Kontrol tanah, kontrol liontin | Kapasitas Pemuatan yang Dinilai: | 1-20t |
| Warna: | Kuning, Merah, atau sebagai persyaratan | Sumber daya: | 3 Fase 380V 50hz atau disesuaikan |
| Sumber Daya listrik: | 220V~480V 50/60Hz | Fitur derek: | Derek Jembatan Girder yang Mudah Dioperasikan, Derek Overhead Girder Tunggal, derek EOT, derek overh |
| Jenis: | Hoist Single Girder Bridge Crane, Single girder overhead crane, 10 ton overhead crane | Mekanisme pengangkatan: | kerekan listrik |
| Kecepatan angkat: | 0~8m/mnt | Bagian listrik utama:: | Chint, atau sebagai persyaratan Siemens, Schneider |
| Cahaya Tinggi: | Single Girder Gantry Crane Rail,Single Girder Gantry Crane 10Ton,MH Outdoor Hoist Crane |
||
MH Single Girder Gantry Crane Rail Outdoor Hoist Crane 10 Ton Harga
Keterangan:
Derek gantry adalah derek tipe jembatan di mana jembatan ditopang di jalur tanah oleh cadik di kedua sisi.Secara struktural, ini terdiri dari gantry, mekanisme penggerak gerobak, troli pengangkat, dan bagian listrik.Beberapa gantry crane hanya memiliki cadik di satu sisi, dan sisi lainnya didukung di bengkel atau trestle, yang disebut semi-gantry crane.Rangka jembatan atas gantry crane (termasuk balok utama dan balok ujung), cadik, balok bawah dan bagian lainnya tersusun.Untuk memperluas jangkauan kerja derek, balok utama dapat melampaui cadik ke satu atau kedua sisi untuk membentuk kantilever.Troli pengangkat dengan jib juga dapat digunakan untuk memperluas jangkauan operasi derek melalui pitch dan rotasi jib.
Detail Bagian dari Single Girder Gantry Crane:
1. Mekanisme Pengangkatan
- Kerekan Listrik Single Girder
- Tipe MDG L: Kerekan yang dipasang di samping dengan kepiting
2. Driven Bogie dan Ground End Beam
- Roda bergelang yang ditempa
- Balok tipe kotak las kaku
- tata letak yang kompak
3. Grider Utama dan Kaki
- Gelagar utama dan 4 kaki adalah tipe kotak yang dilas
- Bahan: baja karbon dengan kualitas tinggi Q235B atau Q355B
- Gelagar utama dihubungkan dengan baut kuat.
- Sambungan las diuji dengan sinar X atau pemeriksaan ultrasonik;
- Defleksi yang dirancang 1/800 bentang
4. Kontrol
- Kontrol kabin
- Kontrol liontin
- Kontrol nirkabel
5. Bagian Listrik
- Catu daya konduktor
- Semua gerakan derek bersifat independen dan dapat dijalankan secara bersamaan.
- Tingkat perlindungan IP55
- Komponen diposisikan dengan cara yang ramah perawatan, dan seluruh tata letak memberikan perlindungan yang baik
- Kabel hiasan digantung pada sadel kabel, dipasang pada troli kabel, berjalan di jalur C galvanis.
6. Lukisan
- perlindungan korosi melalui penghilangan karat dengan peledakan tembakan mekanis Sa2.5
- Lapisan pertama pelapis epoksi 30 mikron
- Lapisan kedua pelapis epoksi 30 mikron
- Lapisan ketiga lapisan poliuretan 40 mikron
- Ketebalan rata-rata: sekitar 100 mikron
- Warna: Merah atau oranye sesuai kebutuhan
Spesifikasi teknis:
| Kapasitas | ton | 3 | 5 | 10 | 16 | 20 | ||
| Menjangkau | m | 7, 10, 16,20,24,30, 35, 40 sesuai kebutuhan | ||||||
| Metode operasi | Garis Independen Dengan Tombol Tekan / Kabin / Jarak Jauh | |||||||
| Kecepatan | Pengangkatan | m/mnt | 8 ,8/0.8 | 8,8/0,8 | 7,7/0,7 | 3.5 | 3.5 | |
| Perjalanan lintas | 20 | 20 | 20 | 20 | 20 | |||
| Perjalanan panjang | Tanah | 20 | 20 | 20 | 20 | 20 | ||
| Kabin | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Pengangkatan | Ketik /kw |
ZD41-4/4,5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Perjalanan lintas | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Perjalanan panjang | Tanah |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Kabin |
ZDR100-4/1,52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| kerekan listrik | Model | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Mengangkat tinggi | m | 6,9,12,18,24,30 | ||||||
| tugas kerja | A3 | |||||||
| Sumber Daya listrik | 380V 50HZ 3phase AC (Sesuai permintaan Anda) | |||||||
Fitur keamanan:
Perangkat perlindungan kelebihan beban, penyangga bahan poliuretan bantalan kualitas lama berkualitas tinggi, Sakelar batas perjalanan derek, Fungsi perlindungan tegangan lebih rendah, Sistem berhenti darurat, sistem perlindungan kelebihan beban saat ini dan sebagainya!
Aplikasi:
Spesifikasi hot sale single girder gantry crane banyak diterapkan untuk melakukan pekerjaan bongkar muat di luar ruangan.Seperti
sebagai area stok material, pabrik semen, industri granit, industri konstruksi, dan industri rekayasa dan sebagainya.

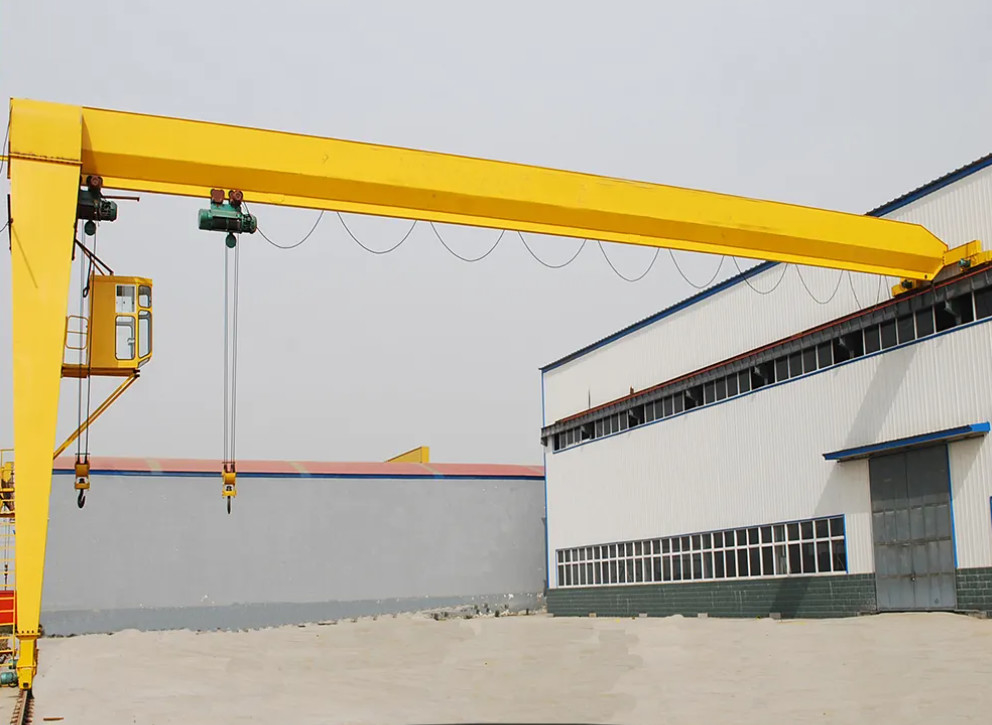

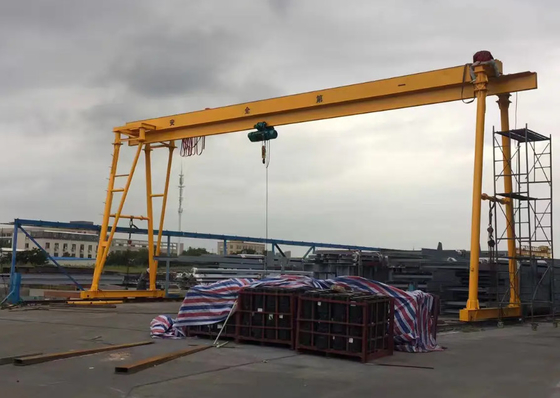

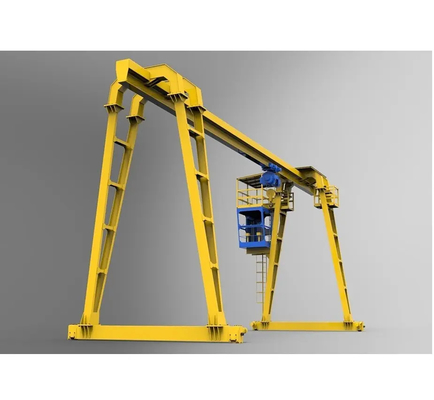

Foto Derek:
